Sale!

Controlador Industrial Arduino Portenta Machine Control / STM32H747XI Dual Cortex / 24V DC / 8 Entradas Digitales / 8 Salidas Digitales / 12 I/O Programables / 3 Entradas Analógicas / 4 Salidas Analógicas / 3 Canales Temperatura / CAN / Ethe

Videovigilancia

Controlador Industrial Arduino Portenta Machine Control / STM32H747XI Dual Cortex / 24V DC / 8 Entradas Digitales / 8 Salidas Digitales / 12 I/O Programables / 3 Entradas Analógicas / 4 Salidas Analógicas / 3 Canales Temperatura / CAN / Ethe

Name: Controlador Industrial Arduino Portenta Machine Control / STM32H747XI Dual Cortex / 24V DC / 8 Entradas Digitales / 8 Salidas Digitales / 12 I/O Programables / 3 Entradas Analógicas / 4 Salidas Analógicas / 3 Canales Temperatura / CAN / Ethe
Brand: ARDUINO LLC
SKU: AKX-00032
Availability: InStock

Precio de lista:~~$13,640.70~~

Precio de venta:$7,948.50

Disponibilidad: 10 disponibles

SKU: AKX-00032 Categoría: Videovigilancia Etiqueta: Drones, Robots e Industrial , Cámaras Industriales Brand: ARDUINO LLC

Marca: ARDUINO LLC
SKU: AKX-00032
Peso: 0.186 kg
Categoría: Videovigilancia
Etiqueta: Drones, Robots e Industrial , Cámaras Industriales

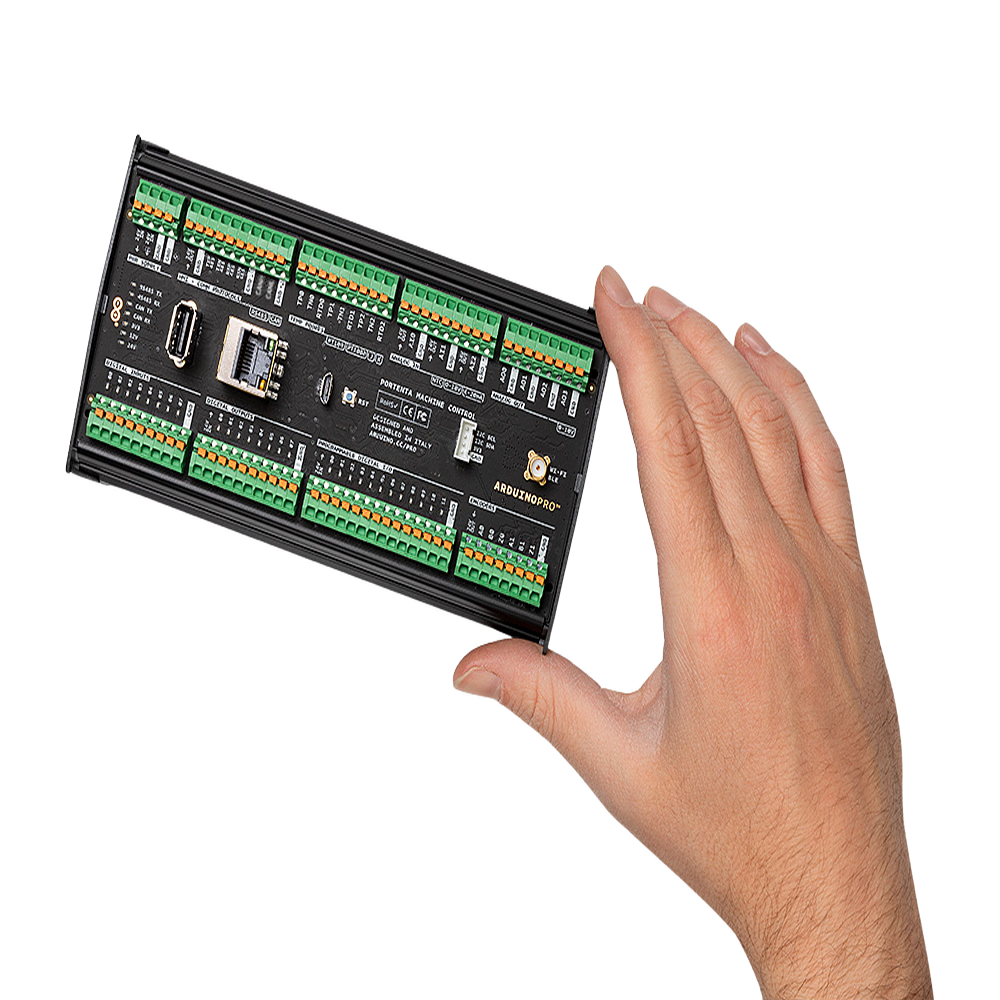

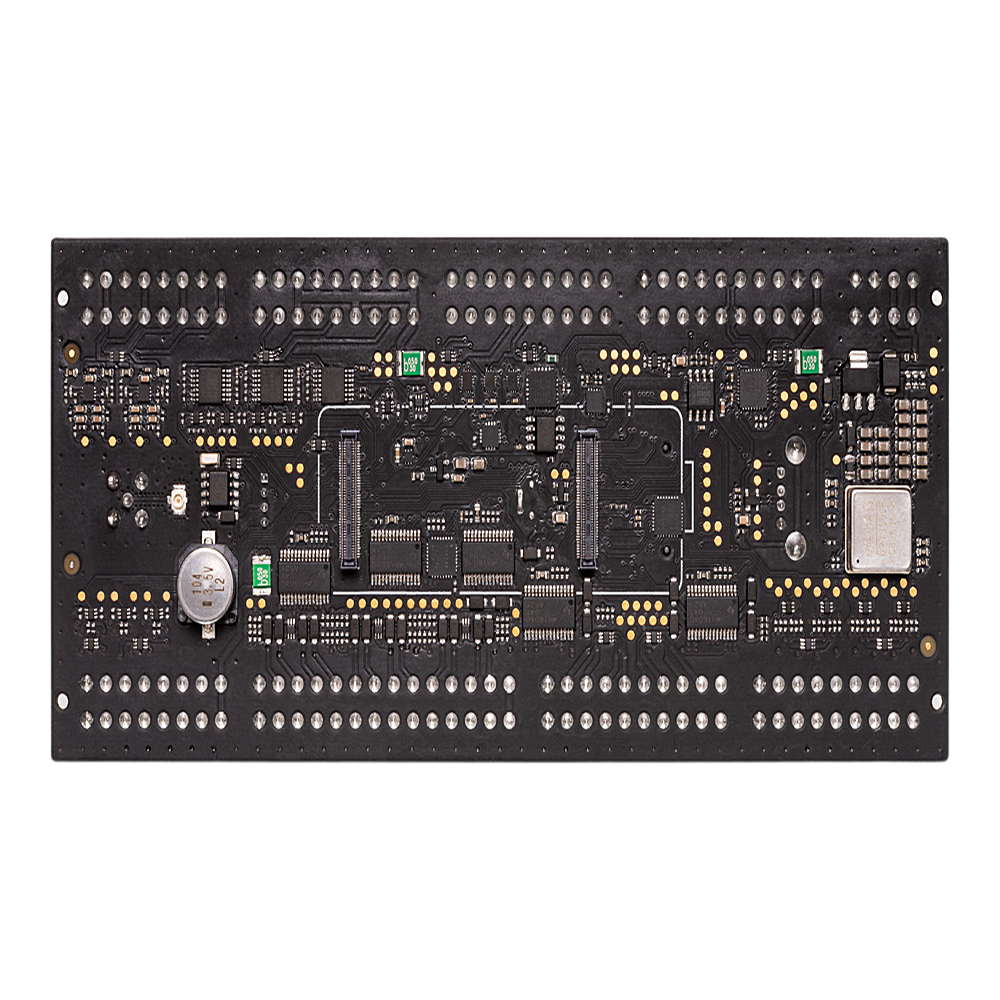

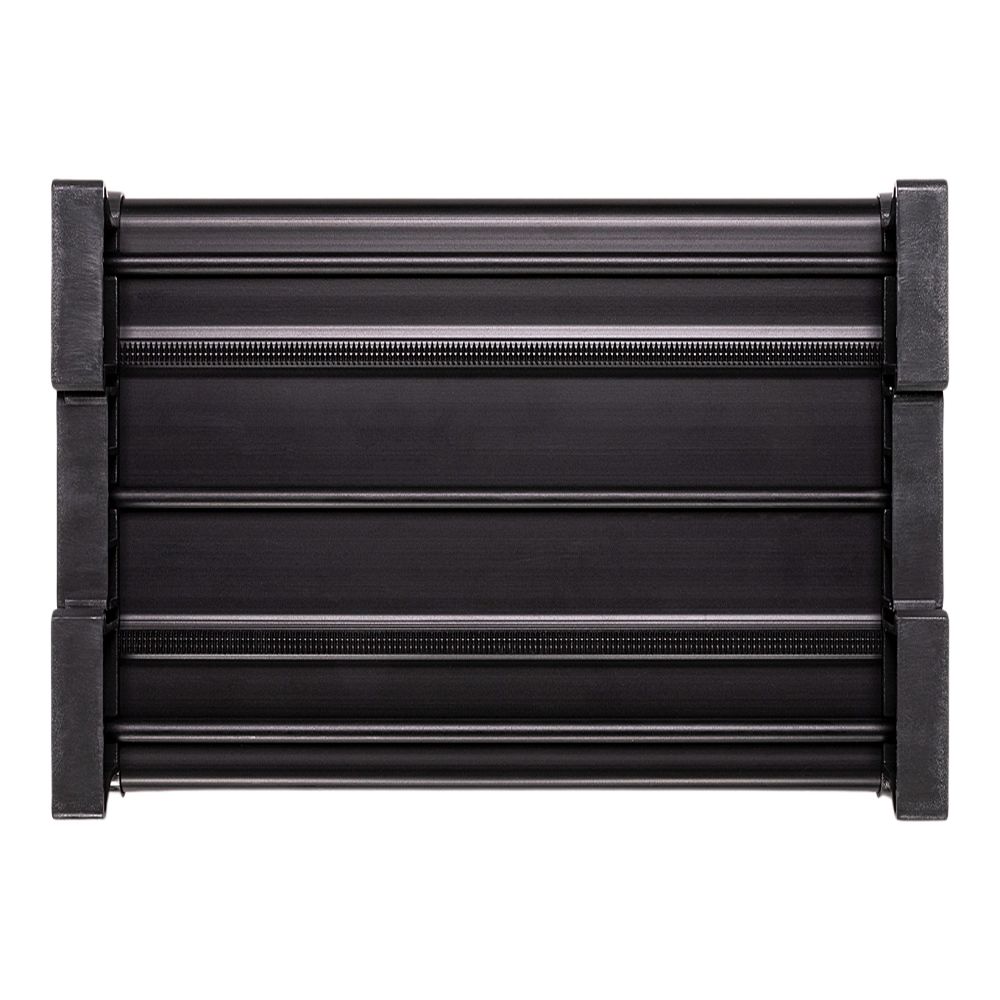

ARDUINO Modelo: Portenta Machine Control

El Arduino Portenta Machine Control es un controlador industrial profesional diseñado para aplicaciones de Industria 4.0 y automatización de máquinas. Basado en el microcontrolador STM32H747XI con núcleos duales Cortex-M7 a 480 MHz y Cortex-M4 a 240 MHz, ofrece un rendimiento computacional avanzado para control en tiempo real. Cuenta con 2 MB de memoria Flash, 1 MB de RAM, 8 MB SDRAM y 16 MB Flash QSPI para almacenamiento. El sistema incluye protección contra polaridad inversa, elementos de seguridad NXP SE0502 y está diseñado para operar en entornos industriales exigentes con rango de temperatura de -40°C a 85°C. Ideal para procesamiento de alimentos, fabricación de botellas de vidrio y aplicaciones de packaging industrial.

Características Generales

Microcontrolador: STM32H747XI Dual Cortex® (M7 480 MHz + M4 240 MHz)
Memoria: 2 MB Flash, 1 MB RAM, 8 MB SDRAM, 16 MB QSPI Flash
Alimentación: 24V DC ±20%
Temperatura Operación: -40°C a 85°C
Protección: Reverse polarity, ESD en todas las entradas/salidas
Elemento Seguridad: NXP SE0502 secure element
MTBF: 513,550 horas (58 años a 25°C)

Entradas y Salidas

Entradas Digitales: 8 canales (0-24V DC)
Salidas Digitales: 8 canales high-side switches (0.6A nominal, hasta 0.9A)
I/O Programables: 12 canales digitales programables
Entradas Analógicas: 3 canales (0-10V, 4-20mA, NTC con REF3330AIRSER 3V)
Salidas Analógicas: 4 canales (0-10V DC, 20mA max por canal)
Canales Temperatura: 3 canales (Termopares K/J, PT100)
Encoders: 2 canales ABZ (0-24V DC)

Comunicaciones

CAN: TJA1049T/3J (12V/24V DC), 5 Mbps, terminación 60Ω
RS-232/RS-422/RS-485: SP335ECR1-L, 20 Mbps RS-485, 1 Mbps RS-232
Ethernet: 10/100 con transformador onboard
USB: Full-speed USB-A, Half-speed micro-USB Type B
I2C: Grove connector con pull-ups 10kΩ
Wireless: WiFi®/Bluetooth® Low Energy con conector SMA 50Ω
RTC: PCF8563T/F4 con supercapacitor 100mF (48+ horas retención)

Especificaciones Eléctricas

Voltaje Entrada: 24V DC ±20%
Voltaje Máximo Absoluto: 35V
Corriente Salida 24V: 500mA máximo por pin
Corriente Salida Encoders: 2mA máximo
Protección Corriente: Latch/Retry configurable
Protección Kick-Back: Diodo Schottky PMEG6020ER 60V, 2A
Fusibles: PTC resettable 500mA en salidas 24V

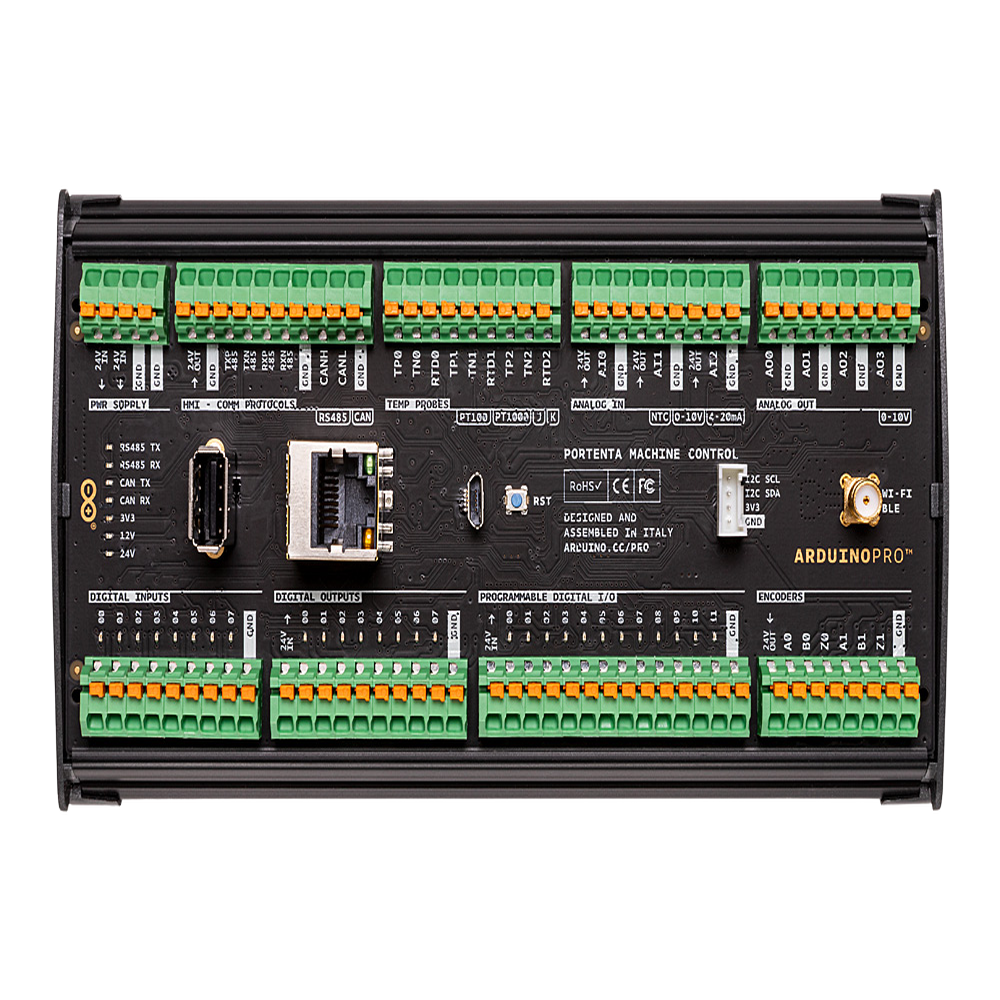

Conectores

J4: Power Supply (24V IN, GND)
J5: HMI – Communication Protocols
J7: Temperature Probes
J9: Analog Input
J11: Analog Output
J3: Digital Inputs
J6: Digital Outputs
J8: Programmable Digital I/O
J10: Encoders
J15: USB A
J16: USB Micro
J17: Grove I2C

Temperatura

Front-Ends: MAX31855KASA+T (termopares), MAX31865ATP+T (PT100)
Termopares: K y J (non-grounded)
RTD: PT100 (2 y 3 wires)
Multiplexor: NX3L4053HR,115 y TMUX1511RSVR
Configuración: Software configurable por canal

*No conectar termopar y PT100 al mismo canal

Dimensiones y Certificaciones

Dimensiones: 170mm x 90mm x 50mm
CE: RoHS 2 Directive 2011/65/EU, LVD Directive 2014/35/EU
RoHS: Compliant con límites de sustancias peligrosas
REACH: Compliant con Regulation (EC) 1907/2006
Conflict Minerals: Sourced from conflict-free areas
FCC: Part 15 compliant

FUNCIONA CON ARDUINO IDE

FUNCIONA CON ARDUINO PLC IDE (REQUIERE LICENCIA)

Peso	0.186 kg
