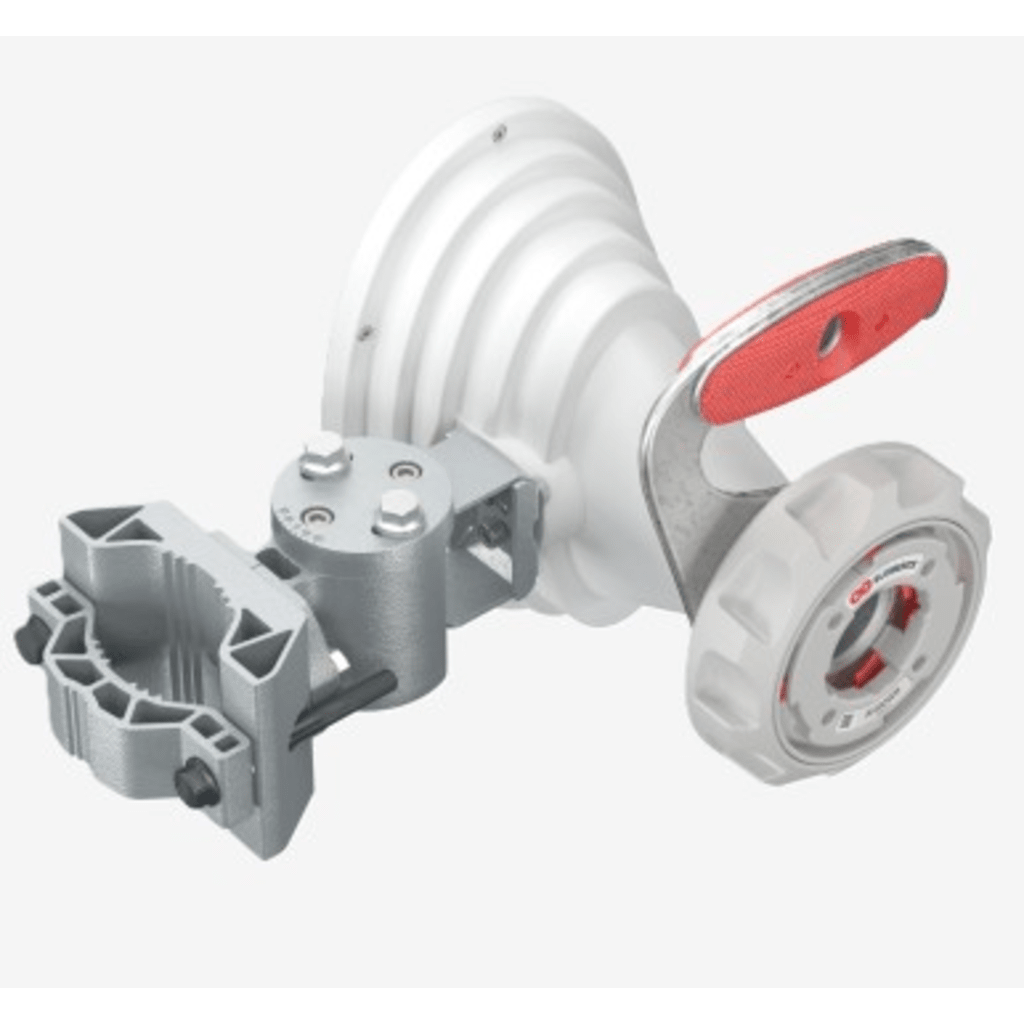

La antena Horn Asimétrica HG4-TP-A45 de RF elements es una solución compacta de 5 GHz que combina un factor de forma reducido con un patrón de haz asimétrico único. Diseñada específicamente para entornos donde el espacio es limitado, como despliegues en clusters densos o micro-PoPs, esta antena ofrece 17 dBi de ganancia junto con una excelente inmunidad al ruido. Su conector proprietario TwistPort™ y sistema de montaje avanzado UBR facilitan una instalación rápida y segura.
Características Principales
- Diseño compacto y ligero ideal para espacios limitados
- Patrón de haz asimétrico de 45° para mejor cobertura y inmunidad al ruido
- Conector proprietario TwistPort™ Waveguide para conexiones seguras
- Sistema de montaje UBR con manejo integrado para fácil instalación
- Ganancia de 17 dBi con excelente relación frontal-posterior (30 dB)
- Construcción robusta con materiales de alta calidad y certificación IP55
- Compatible con cualquier plataforma inalámbrica TwistPort™ en banda de 5 GHz
Detalles Técnicos
- Rango de frecuencia: 5150 – 6400 MHz
- Ganancia: 17 dBi
- Ancho de haz azimuth -3 dB: H 31° / V 30°
- Ancho de haz elevación -3 dB: H 21° / V 20°
- Ancho de haz azimuth -6 dB: H 44° / V 45°
- Ancho de haz elevación -6 dB: H 30° / V 29°
- Eficiencia del haz: 90%
- Relación frontal-posterior: 30 dB
- Tipo de antena: Horn Asimétrico
- Materiales: Plástico ABS resistente a UV, Polietileno, Aluminio, Acero inoxidable
- Clasificación de llama: UL 94 HB
- Temperatura de operación: -30°C a +55°C (-22°F a +131°F)
- Supervivencia al viento: 180 km/h (110 mph)
- Carga de viento: 30/41 N – Frontal/Lateral a 160 km/h (100 mph)
- Área proyectada efectiva: 247/335 cm² – Frontal/Lateral (38.3/51.9 inch²)
- Inclinación mecánica: ± 25°
- Peso del producto: 2.53 kg (5.6 lbs)
- Conexión de antena: Puerto Waveguide TwistPort™
- Diámetro de montaje en poste: 30-80 mm (1.1-3.1 inch)
- Recomendado cercano a: 80 mm (3.1 inch)
- Compatibilidad: Cualquier TPA o unidad de radio compatible con TwistPort™ que opere en banda de frecuencia dedicada
- Protección ambiental: IP55
Aplicaciones y Casos de Uso
Ideal para entornos urbanos con espacio limitado donde se requiere alta densidad de conexiones.
Perfecta para puntos de presencia pequeños que requieren rendimiento superior en espacio reducido.
Excelente para enlaces punto a punto y punto a multipunto en banda de 5 GHz con alta inmunidad a interferencias.
