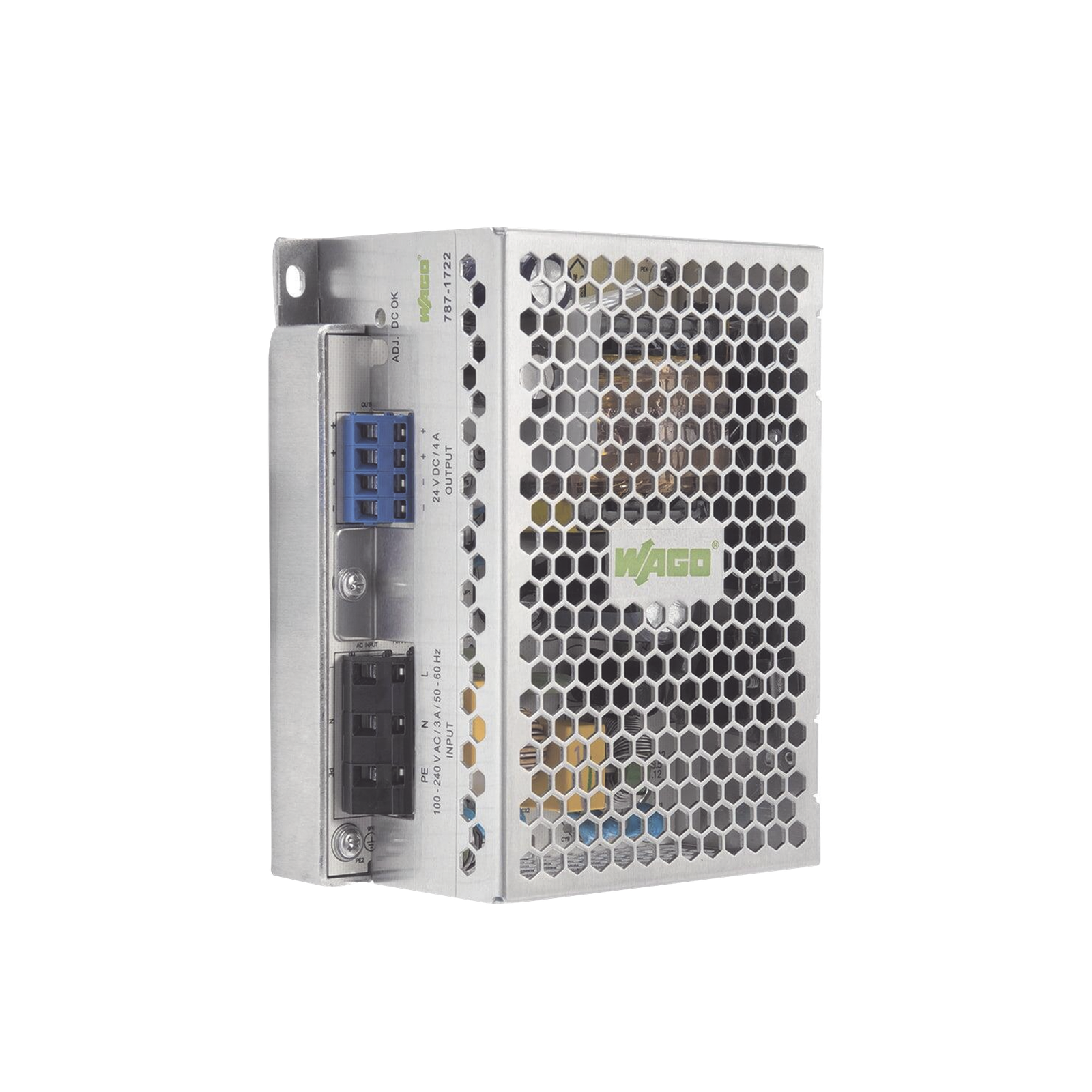

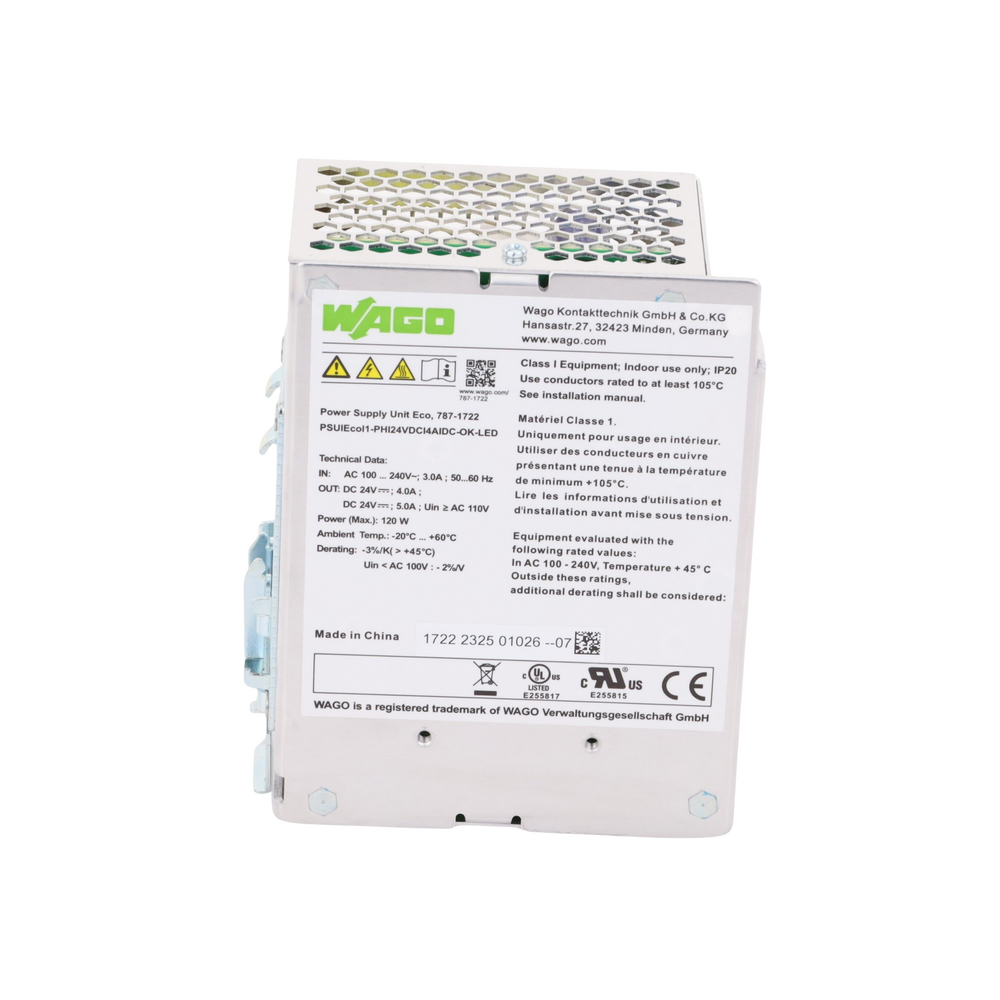

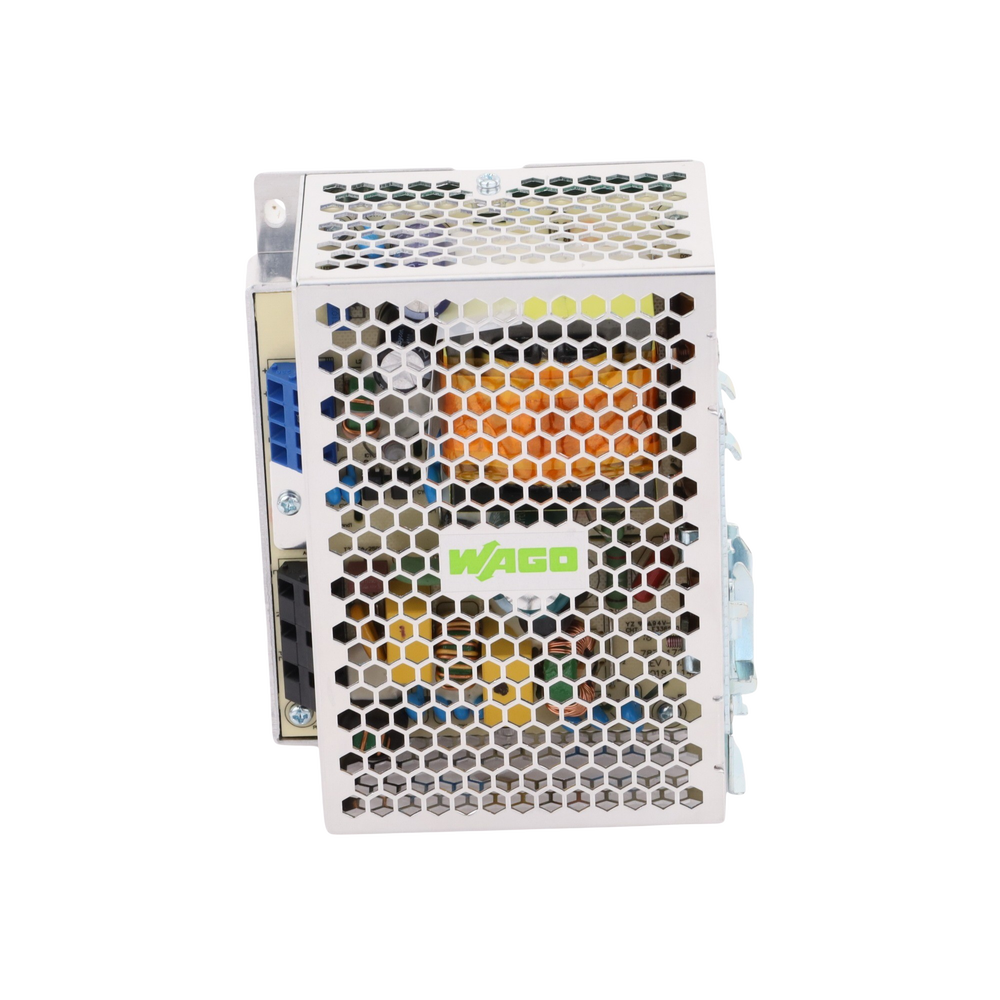

WAGO modelo: 787-1722
Fuente de alimentación conmutada con tecnología de sincronización primaria ECO para aplicaciones industriales. Diseñada para montaje en carril DIN-35 con refrigeración por convección natural. Proporciona tensión de salida SELV de 24V DC con potencia nominal de 120W y corriente de salida de 5A. Incluye aislamiento integral para uso en armarios de distribución y permite conexiones tanto en paralelo como en línea. Certificada según normas EN 61204-3, EN 60335-1, EN 62368-1, UL 60950-1 y UL 508, garantizando seguridad y fiabilidad en entornos industriales exigentes.
Características Generales
- Tipo: Fuente de alimentación conmutada
- Tecnología: Sincronización primaria ECO
- Refrigeración: Convección natural
- Aislamiento: Integral para armarios de distribución
- Conexión: Paralelo y en línea
- Tensión salida: 24V DC SELV/PELV
- Montaje: Carril DIN-35
- Protección: IP20
- Tecnología conexión: CAGE CLAMP®
Entrada / Alimentación
- Fases: 1
- Tensión nominal: 1 x AC 100–240 V
- Rango tensión: 1 x AC 90–264 V; DC 125–375 V
- Frecuencia: 47–63 Hz; 0 Hz
- Corriente entrada: ≤ 1 A (230 VCA); ≤ 2 A (115 VCA)
- Corriente descarga: ≤ 1,5 mA
- Corriente irrupción: ≤ 18 A
- PFC: Pasivo
- Tiempo mantenimiento: ≥ 10 ms (230 VCA)
Salida / Rendimiento
- Tensión nominal: DC 24 V (SELV)
- Rango tensión: DC 22–26 V (regulable)
- Configuración: DC 24 V
- Corriente nominal: 5 A (24 VCC; 110–240 VCA); 4 A (24 VCC; 100–240 VCA)
- Potencia nominal: 120 W
- Desviación control: ≤ 1 %
- Ondulación residual: ≤ 200 mV (Pico a pico)
- Respuesta sobrecargas: Alimentación constante (1,05–1,4 x Io nom)
- Cortocircuito: Parada y reinicio automático
Físicas y Eléctricas
- Alimentación: AC 100–240V / DC 125–375V
- Dimensiones: 60 x 130 x 99 mm (2.36 x 5.11 x 3.90 in)
- Peso: 550 g
- Temp. Operación: -20°C a +60°C
- Humedad: 10–95% (sin condensación)
- Eficiencia: 88% (230 VCA; 5 ACC)
- Pérdida potencia: ≤ 19 W
- MTBF: > 300.000 h
Señalización y Protección
- LED DC OK: Verde
- Indicador estado: LED verde (Uo)
- Fusible interno: F 2,5 A / 250 VCA
- Protección cortocircuito: Sí
- Protección circuito abierto: Sí
- Varistor: Supresión de transitorios
- Tensión aislamiento pri-sec: DC 4,242 kV
- Clase protección: I
Conexiones
- Tecnología: CAGE CLAMP®
- Conector: Serie 236 WAGO
- Conductor rígido: 0,08–2,5 mm² / 28–12 AWG
- Conductor flexible: 0,08–2,5 mm² / 28–12 AWG
- Longitud pelado: 6–7 mm / 0.24–0.28 in
- Conexión paralelo: Sí
- Conexión en línea: Sí (2 dispositivos)
Normas y Certificaciones
- CE: Conforme
- EN 61204-3: Cumplimiento
- EN 60335-1: Cumplimiento
- EN 62368-1: Cumplimiento
- UL 60950-1: Certificado E255815
- UL 508: Certificado E255817
- SEMI F47: Cumplimiento
- RoHS: Compliant, No Exemption
